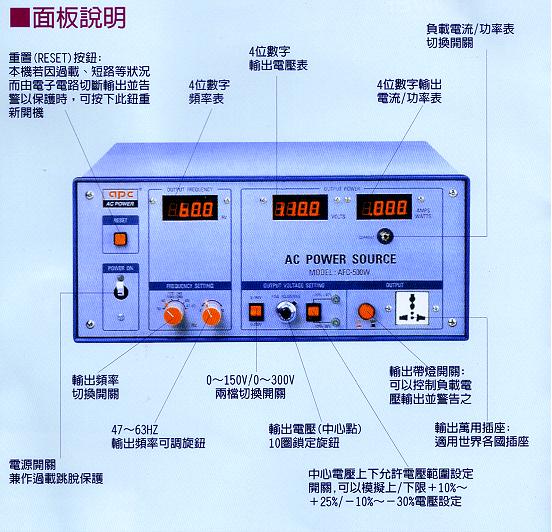

電 晶 體 式 放 大 式 變 頻 器

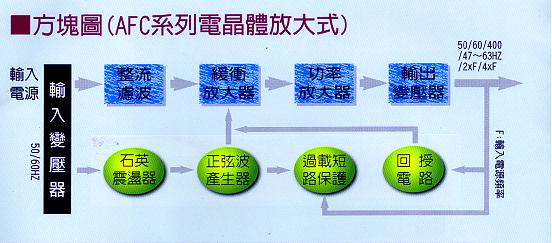

BLOCK DIAGRAM (AFC-W SERIES)
線 路 原 理
電晶體式放大式變頻器,基本上是
用功率電晶體作為功率放大式的頻率變換交流電源供應器.
其是利用石英振盪器及RC振盪器(47~63HZ)經由D/A電路產
生一低失真,高穩定度的正弦波產生器,然後經由一高輸入
阻抗/低輸出阻抗的緩衝放大器,藉以控制進入由功率電晶
體組成的功率放大器,其輸出信號的大小來設定輸出電壓.
而輸出電壓的穩定是利用回授迴路以得到良好的穩壓率,
另外電流檢測電路可以達到過載或短路保護的功能,一但
超過限流即自動切斷輸出.
