EGV-891(1CH)

EGV-892 (2CH)

概 述

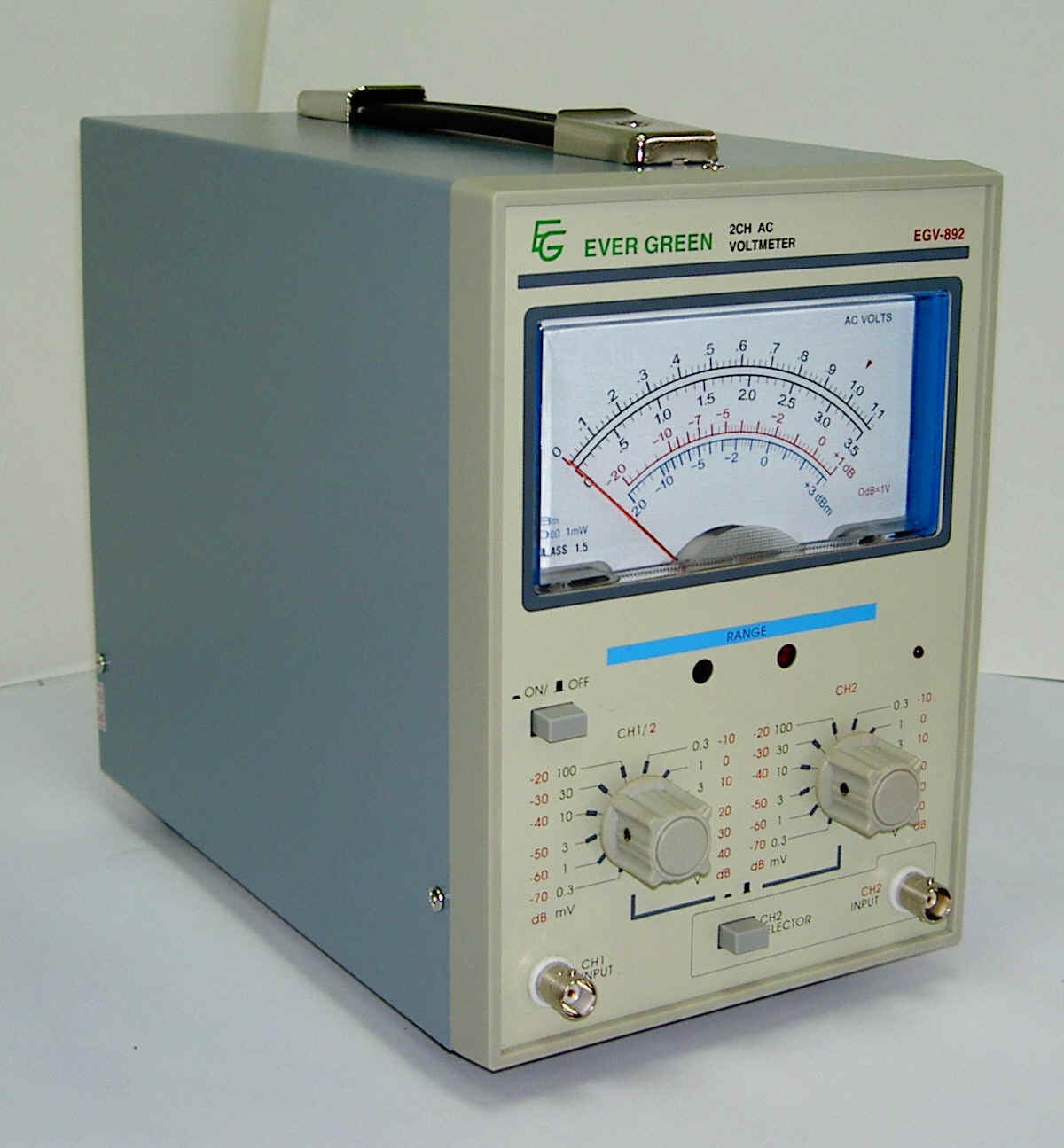

型號EGV-891及EGV-892具是精確的交流電壓表, 而EGV-892具兩個相同的交流放大器,

兩個放大器分別推動一個寬大表面上的兩支指針, 以方便在立體聲測量時的電平比較。

EGV-891及EGV-892為寬頻, 高靈敏度交流電壓表, 操作容易, 頻寬可由5Hz到1MHz,

測量電壓可由300μ V到100V, 其調節阻抗輸入可達1兆歐亦為本機特點。

體積細小而表面特大, 方便攜帶及容易觀察。

刻度表面提供快捷, 準確電壓讀數。

輸入阻抗達1兆歐, 而並聯容抗不大於45pF

機內繼電器及場效應晶體管提供調節可靠度, 低噪音級進式電平衰減裝置。

EGV-892兩聲道可同步級進或獨立調校。

電壓滿度範圍: 300μV至100V, 共分12檔, 分別為300μV, 3mV, 10mV, 100mV, 300mV, 1V, 3V, 10V, 30V, 100V

分貝: -70 ~ +40dB (0dB=1V) / -70 ~ +42dB (0dBm=1mW, 600歐)

誤差: +/-3%於滿度範圍內

頻率響應: +/-10%於5Hz ~ 1MHz (相對於1KHz) +/-5%於10Hz ~ 500KHz  /  +/-3%於20Hz ~ 200KHz

輸入阻抗: 1兆歐+/-5%及不大於45pF容抗

最高輸入電壓: 500V (直流+交流峰值) 於1V-100檔) / 100V (直流+交流峰值) 於300μV-300mV檔)

電源穩定度: 電源變動10%時, 滿刻度少於0.5%

殘餘電壓顯示: 輸入端短路時針擺動少於滿度的2%

頻率響應: +/-3dB於5Hz-200KHz

工作間溫度: 10-40°C

相對濕度: 少於80%

功率消耗

輸入電壓: 110V / 220V, 50Hz / 60Hz

消耗功率: 約7瓦

配 件

電源線 1條

輸入訊號線 1條

保險絲 0.25A一支

使用手冊 1本
