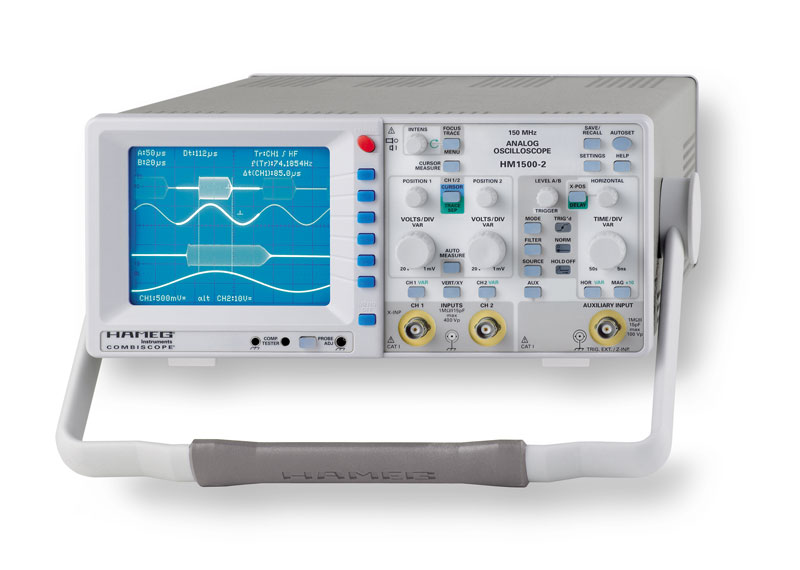

HAMEG 惠美 HM1500-2 100MHz 模数组合示波器
特点
－两通道：偏转系数为1mV-20V/格
－具有高脉冲保真度的低噪声测量放大器
－两个水平时基：0.5s-5ns/格和20ms-5ns/格
－视频触发：奇帧和偶帧、扫描行选择（525/60和625/50制式）
－200MHz6位频率计数器、光标和自动测量
－14kV高速CRT，读出，自动设置，延迟线，无风扇
－用于仪器设置的保存/调用存储器
－帮助功能，多语言菜单
技术指标
| 垂直偏转 |
| 通道数： |
2 |
| 工作模式： |
通道1和通道2独立，双通道(通道1和通道2交替或断续)，叠加 |
| XY模式中的X： |
通道1 |
| 反向： |
CH1、CH2 |
| 带宽(-3dB)： |
2×0-150MHz |
| 上升时间： |
<3.5ns |
| 过冲： |
最大1% |
| 带宽限制(可选择)： |
约20MHz(5mV/格-20V/格) |
| 偏转系数(CH1/2)： |
14个精确步进 |
| 1mV–2mV/格： |
±5%[0–10MHz(-3 dB)] |
| 5mV–2V/格： |
±3%(1-2-5步进) |
| 可变(不确定)： |
>2.5% 1至>50V/格 |
| 通道1、2输入： |
|
| 输入阻抗： |
1MΩ||15pF |
| 耦合： |
DC，AC，GND(接地) |
| 最大输入电压： |
400V(DC+AC峰值) |
| Y轴延迟线： |
70ns |
| 测试电路： |
测试类别I |
| 辅助输入： |
|
| 功能(可选)： |
外部触发，Z(开启) |
| 耦合： |
AC，DC |
| 最大输入电压： |
100V(DC+AC峰值) |
| 触发 |
| 自动模式(峰-峰值)： |
|
| 最小信号高度： |
5mm |
| 频率范围： |
10Hz-200MHz |
| 电平控制范围： |
从负峰值到正峰值 |
| 正常模式(没有峰值)： |
| 最小信号高度： |
5mm |
| 频率范围： |
0-200MHz |
| 电平控制范围： |
-10格至+10格 |
| 触发方式： |
斜率/视频 |
| 边沿触发： |
上升沿、下降沿、双沿 |
| 触发源： |
通道1，通道2，通道1/2交替(≥8mm)，电源，外部 |
| 耦合： |
AC：10Hz-200MHz |
| DC：0-200MHz |
| 高频抑制：30kHz-200MHz |
| 低频抑制：0-5kHz |
| 噪声抑制，可切换 |
| 视频： |
正/负同步脉冲 |
| 制式： |
525行/60Hz系统 |
| 625行/50Hz系统 |
| 场： |
上升沿，下降沿，双沿 |
| 行： |
所有/可选择行号 |
| 触发源： |
通道1，通道2，外部 |
| 触发动作指示灯： |
LED |
| 外触发方式： |
辅助输入(0.3Vpp，100MHz) |
| 耦合： |
AC，DC |
| 最大输入电压： |
100V(DC+AC峰值) |
| B触发： |
| 最小信号高度： |
5mm |
| 频率范围： |
0-200MHz |
| 耦合： |
DC |
| 电平控制范围： |
-10格至+10格 |
| 水平偏转 |
| 工作模式： |
A，A/B交替，B |
| 时基A： |
0.5s/格-50ns/格(1-2-5步进) |
| 时基B： |
20 ms/格-50ns/格(1-2-5步进) |
| A、B准确度： |
±3% |
| X放大倍数×10： |
至5ns/格 |
| 准确度： |
±5% |
| A/B可变时基： |
连续1:2.5 |
| 释抑时间： |
可变1:10LED指示 |
| X放大器带宽： |
0-3MHz(-3dB) |
| XY相位偏移： |
<3°(<220kHz) |
| 操作/测量/接口 |
| 操作： |
自动设置、菜单和帮助功能(多语言) |
| 保存/调用(仪器参数设置)： |
9 |
| 信号显示： |
最多4个轨迹 |
| 通道1、2(时基A)结合通道1、2(时基B) |
| 频率计数器： |
| 6位分辨率： |
1MHz–200MHz |
| 5位分辨率： |
0.5Hz-1MHz |
| 准确度： |
50ppm |
| 自动测量： |
频率、周期、Vdc、Vpp、Vp+、Vp- |
| 光标测量： |
Δt、1/Δt(f)、tr、ΔV、对地电压、X比率、Y比率 |
| 读出/光标分辨率： |
1000×2000点 |
| 接口(插入式)： |
RS-232(HO710)，以太网 |
| 选件： |
RS232/USB双接口 |
| 显示屏 |
| CRT： |
D14-375GH |
| 显示区域(十字线)： |
8格×10格 |
| 加速电压： |
大约14kV |
| 更多信息 |
| 元件测试仪： |
|
| 测试电压： |
大约7Vrms(开路)，大约50Hz |
| 测试电流： |
最大7mArms(短路) |
| 参考电压： |
接地(安全接地) |
| 探头校准输出： |
1kHz/1MHz方波信号0.2Vpp(tr<4ns) |
| 轨迹旋转： |
电子式 |
| 输入电压： |
105-253V，50/60Hz±10%，CATII |
| 功耗： |
37W(230V、50Hz时) |
| 保护系统： |
安全等级I(EN61010-1) |
| 重量： |
5.6kg |
| 机箱尺寸(宽×高×深)： |
285×125×380mm |
| 环境温度： |
0℃...+40℃ |
订购信息
HM1500-2 100M 模数组合示波器(combiScope)
提供的附件：电源电缆，操作手册，2个探头10:1(带衰减标识)
推荐附件：
HO720 双接口RS-232/USB
HO730 双接口Ethernet/USB
HO740 接口IEEE-488(GPIB)
HZ70 光学接口(用于光纤电缆)
|
