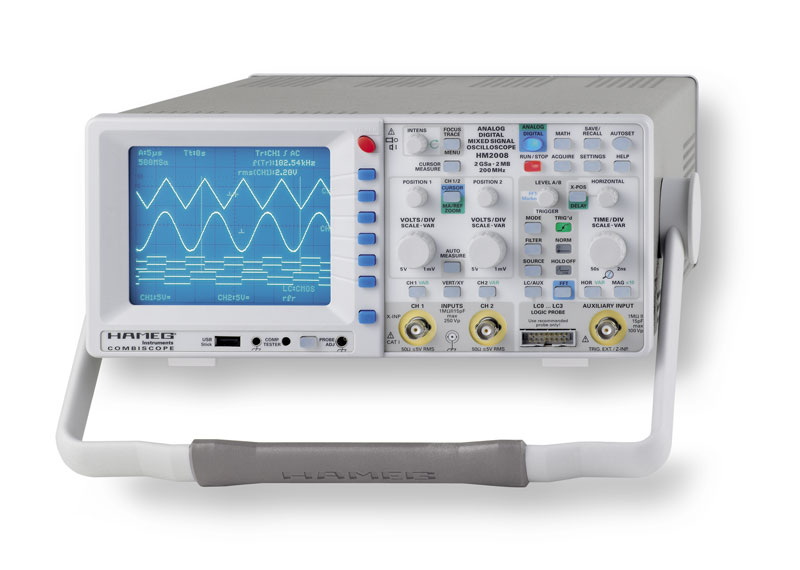

HAMEG 惠美 HM2008 200MHz 模数组合示波器
特点:
－2GS/s实时采样率，20GS/s随机等效采样率
－每通道2M存储深度，存储器放大可达100,000：1
－内置FFT进行频谱分析
－2个模拟通道，垂直刻度1mV～5V/格，水平时基2ns～50s/格
－4个逻辑通道(可选HO2010)
－预触发/延时触发-100%至+400%
－8bit低噪声高速A/D变换器
－采集模式：单次事件、取样、平均、包络、滚动、峰值检测
－U盘和USB/RS-232接口(可选IEEE-488，LAN/USB)
－信号显示方式：Yt，XY和FFT
－内插方式：正弦内插(SinX/X)、脉冲、线性内插
－ASA技术，元件测试功能
技术指标
| 垂直特征 |
| 通道： |
| 模拟： |
2 |
| 数字： |
2+4个逻辑通道(选件HO2010) |
| 操作模式： |
| 模拟： |
CH1、CH2分别使用模式；滚动模式(CH1、CH2交替或断续)；相加模式 |
| 数字： |
模拟信号通道CH1、CH2分别使用模式；滚动模式；相加模式；逻辑信号通道(LCH0-3)可切换模式 |
| 在XY模式下看X信号： |
CH1 |
| 反向： |
CH1、CH2 |
| 带宽(-3dB)： |
2×0～200MHz |
| 上升时间： |
<1.75ns |
| 过冲： |
最大1% |
| 带宽限制(可切换)： |
约50MHz(5mV/格—5V/格) |
| 垂直精度(CH1，CH2)： |
12个精确的垂直刻度
|
| 1mV—2mV/格： |
±3%(0-100MHz(-3dB)) |
| 5mV—5V/格： |
±3%(1-2-5步进) |
| 可变的(不确定)： |
>2.5%(1mV—5V/格连续变化) |
| CH1，CH2输入特性： |
| 输入阻抗： |
1MΩ||15PF |
| 耦合： |
DC，AC，50Ω，GND |
| 偏置控制： |
| 1mV，2mV/格： |
±0.2V |
| 5mV—50mV/格： |
±1V |
| 100mV—5V/格： |
±20V |
| 最大输入电压： |
200V(DC+AC峰值)，50Ω<5Vrms |
| Y轴延迟线(模拟)： |
70ns |
| 测试电路： |
测试类别I |
| 模拟模式下： |
| 辅助输入： |
| 功能(可选)： |
外触发 |
| 耦合(外触发)： |
All/AC,DC |
| 最大输入电压： |
100V(DC+AC峰值) |
| 数字模式下： |
| 与选件HO2010结合下逻辑通道： |
| 数量： |
4(LCH0-3) |
| 可选逻辑域值： |
TTL、CMOS、ECL |
| 用户自定义的域值： |
3 |
| 范围： |
2V到8V |
| 触发 |
| 模拟和数字模式下： |
| 自动模式(峰值到峰值)： |
| 最小信号高度： |
5mm |
| 频率范围： |
10Hz-250MHz |
| 电平控制范围： |
从负峰值到正峰值 |
| 正常模式(没有峰值)： |
| 最小信号高度： |
5mm |
| 频率范围： |
0-250MHz |
| 电平控制范围： |
-10格至+10格 |
| 触发方式： |
边沿、视频、逻辑 |
| 边沿触发： |
上升沿、下降沿、双沿 |
| 触发源： |
CH1、CH2、CH1/2交替、电源、外部 |
| 耦合： |
AC:10Hz—250MHz |
| DC:0—250MHz |
| 高频抑制：30KHz—250MHz |
| 低频抑制：0—5KHz |
| 噪声抑制，可切换 |
| 视频触发： |
正向/负向、同步、脉冲 |
| 标准： |
525行/60Hz系统 |
| 625行/50Hz系统 |
| 帧： |
奇数帧/偶数帧/全部 |
| 行： |
所有行/可选指定行数 |
| 触发源： |
CH1、CH2、外部 |
| 触发指示灯： |
LED |
| 外触发方式： |
辅助输入端(0.3Vpp，0—200MHz) |
| 最大输入电压： |
100V(DC+AC峰值) |
| 数字模式下： |
| 预触发/延迟触发： |
-100%至+400%(相对于整个存储深度) |
| 逻辑触发(选件HO2010)： |
与/或，高电平/低电平 |
| 触发源： |
逻辑通道0—3 |
| 状态： |
任意、高、低 |
| 模拟模式下： |
| 最小信号高度： |
5mm |
| 频率范围： |
0—250MHz |
| 耦合： |
DC |
| 电平控制范围： |
-10格至+10 格 |
| 水平特性 |
| 模拟模式下： |
| 操作模式： |
A、A/B交替、B |
| A的水平时基： |
20ns/格-0.5s/格(1-2-5步进) |
| B的水平时基： |
20ns/格-20ms/格(1-2-5步进) |
| A、B准确度： |
±3% |
| X放大×10 ： |
可达2ns/格 |
| 准确度： |
±5% |
| A/B可变水平时基： |
连续1：2.5 |
| 释抑时间： |
可变1：10(LED显示) |
| 模拟XY模式： |
| X放大器带宽： |
0—3MHz(-3dB) |
| XY相位偏移： |
<3o (<220KHz) |
| 数字模式下： |
| 水平时基范围： |
1-2-5步进 |
| 取样模式： |
50s/格—2ns/格 |
| 峰值检测模式： |
50s/格—2ns/格(最小脉冲宽度10ns) |
| 滚动模式： |
50s/格—50ms/格 |
| 水平时基准确度： |
| 时基稳定度： |
50ppm |
| 显示精度： |
±1% |
| 存储器放大： |
最大100,000：1 |
| 数字XY模式 |
| X放大器带宽： |
0-200MHz(-3dB) |
| XY相位偏移： |
<3o (<200MHz) |
| 数字存储 |
| 采样率(实时采样)： |
模拟通道：2×1GS/s或者2GS/s交替 |
| 逻辑通道：最大4×500MS/s |
| 采样率(随机等效采样)： |
20GS/s |
| 带宽： |
2×0-200MHz(随机) |
| 存储深度： |
2M点每通道 |
| 采集模式： |
取样/平均/包括/滚动/峰值检测 |
| 分辨率(垂直)： |
8bit(25点/格) |
| Yt： |
11bit(200点/格) |
| XY： |
8bit(25点/格) |
| 内插方式： |
正弦内插(sinX/X)，线性 |
| 延迟： |
1M×(1/采样率) |
| 4M×(1/采样率) |
| 显示刷新率： |
最大170点/s(2M存储每通道) |
| 显示： |
点显示(只显示捕获的点)，矢量(内插方式)，最佳显示(全部存储点加权矢量显示) |
| 参考存储器： |
9×2k点(每个记录信号) |
| 显示： |
自由选择9个中的2个信号 |
| FFT模式 |
| 显示X ： |
频率范围 |
| 显示Y： |
真正的频率均方根值 |
| 刻度： |
线性或对数 |
| 等级显示： |
dBV，V |
| 窗口： |
矩形，汉宁窗、汉明窗、Blankman(布兰克曼窗口) |
| 控制： |
中心频率、跨度 |
| 标记： |
频率、幅度 |
| 放大(频率轴)： |
×10 |
| 操作 / 测量 / 接口 |
| 操作： |
菜单(多语言)、自动设置、帮助功能(多语言) |
| 保存/调用内部文件： |
|
| 模拟： |
9个仪器参数设置 |
| 数字： |
9个信号波形(每个2K存储深度)包括仪器参数 |
| 信号源： |
CH1、CH2、LCH 0—3、Z00M、参考1—9或数学运算 |
| 信号显示： |
最多6个信号或6个记录 |
| USB存储器： |
| 存储恢复外部文件： |
| 仪器设置和波形： |
CH1、CH2、LCH0—3、Z00M、参考1—9或数学运算 |
| 屏幕快照： |
位图 |
| 信号显示数据(2K每通道)： |
二进制(SCPI数据)，文本(ASCII形式)，CSV(表格形式) |
| 频率计数器： |
| 6个有效数字： |
>1MHz—250MHz |
| 5个有效数字： |
0.5Hz—1MHz |
| 准确度： |
50ppm |
| 自动测量： |
| 模拟模式： |
频率、周期、直流电压(Vdc)、峰峰值(Vpp)、高值(Vp+ )、低值(Vp-) |
| 数字模式中加入： |
有效值(Vrms)、平均值(Vavg) |
| 光标测量： |
| 模拟模式： |
时间差(Δt)，频率(1/Δt，f)，上升时间(tr)，电压差(ΔV)，对地电压，X比率，Y 比率 |
| 数字模式中加入： |
峰峰值(Vpp)、高值(Vp+)、低值(Vp-)、有效值(Vrms)、平均值(Vavg)、脉冲个数 |
| 读出/光标分辨率： |
1000/2000Pts，信号250×2000 |
| 接口(插入式)： |
USB/RS-232(H0720) |
| 选件： |
IEEE-488,LAN/USB |
| 数学运算功能 |
| 公式编辑个数： |
5组(每组5个公式) |
| 源： |
CH1、CH2、Math1—Math5 |
| 目标： |
5个数字存储器(Math1—5) |
| 功能： |
ADD(加)，SUB(减)，1/X(倒数)，ABS(绝对值)，MUL(乘)，DIV(除)，平方根，POS(正数)，NEG(负数)，INV(反向) |
| 显示： |
最多2个数字运算(Math1—5中) |
| 显示 |
| CRT ： |
D14-375GH |
| 显示区域(十字线)： |
8格×10格 |
| 加速电压： |
约14KV |
| 更多信息 |
| 元件测试器： |
| 测试电压： |
约7Vrms(开路)、约50Hz |
| 测试电流： |
约7mArms(短路) |
| 参考电压 ： |
地(安全地) |
| 探头校准输出： |
1KHz/1MHz方波信号0.2Vpp(上升时间<4ns) |
| 轨迹旋转： |
电子的 |
| 输入电压： |
105—253V，50/60Hz±10%，CATⅡ |
| 功耗： |
48W(230V，50Hz时) |
| 保护系统： |
安全等级I(EN61010-1) |
| 重量： |
5.6Kg |
| 体积(宽×高×厚)： |
285×125×380mm |
| 环境温度： |
0℃至+40℃ |
订购信息
HM2008 200M 模数组合示波器(combiScope)
含电源线、说明书、二根10：1探头，仪器驱动和控制软件
推荐附件：
各种高压与差分探头：
① HVP15HF(1000：1，15kV高压探头)
② OIHP9258R(100：1，2kV高压探头)
③ OIDP50(50MHz，6500V有源高压差分探头)
④ OIDP100(100MHz，6500V有源高压差分探头)
H0730含Ethernet/USB的接口
H0744IEEE－488接口
HZ70带光缆的光通讯接口
|
