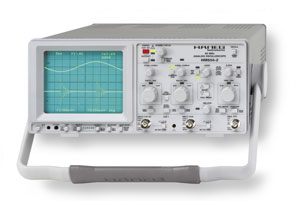

HAMEG 惠美 HM504-2 50MHz 模拟示波器
特点
－双通道，垂直刻度为1mV-20V/格，低噪声
－水平时基为0.5s-50ns/格(X放大至10ns)
－在0-100MHz范围内触发(从5mm信号电平开始)
－通过时基延时，可对信号的任何部分进行高倍数X放大
－自动幅度、频率(高达100MHz)和周期测量
－可在最佳模拟质量下，以最高每秒100万个信号的速度进行显示
－RS-232接口(仅用于参数查询和控制)
技术指标
| 垂直特性 |
| 工作模式： |
仅为通道I或II
通道I和II(交替或断续)
通道I和II的和或差 |
| 反向： |
通道II |
| XY模式： |
通道I(X)和通道II(Y) |
| 带宽： |
2×0-50MHz(-3dB) |
| 上升时间： |
<7ns |
| 过冲： |
最大1% |
| 垂直精度： |
1-2-5步进 |
| 1mV/格-2mV/格： |
±5%[0–10MHz(-3dB)] |
| 5mV/格-20V/格： |
±3%(0–50MHz(-3dB)) |
| 可变(不确定)： |
>2.5%(1至>50V/格) |
| 输入阻抗： |
1MΩ||18pF |
| 输入耦合： |
DC，AC，GND(接地) |
| 最大输入电压： |
400V(DC+AC峰值) |
| 触发 |
| 自动模式(峰-峰值)： |
20Hz–100MHz(≥5mm) |
| 正常模式(带电平控制)： |
0–100MHz(≥5mm) |
| 斜率： |
上升沿或下降沿 |
| 触发源： |
通道I或II，通道I/通道II交替(≥8mm)，电源和外部 |
| 耦合： |
交流(10Hz-100MHz)，直流(0–100MHz)
高频抑制(50kHz–100MHz)
低频抑制(0–1.5kHz) |
| 触发指示灯： |
LED |
| 延时触发： |
通过电平控制和斜率选择 |
| 外部触发信号： |
≥0.3Vpp(0-50MHz) |
| 有源电视同步分离器： |
场和行，+/- |
| 水平特性 |
| 水平时基： |
0.5s/格-50ns/格(1-2-5步进) |
| 准确度： |
±3% |
| 可变(不确定)： |
>2.5%(1至>1.25s/格) |
| X放大倍数×10： |
最大10ns/格(±5%) |
| 准确度： |
±5% |
| 延时(可选择)： |
140ms–200ns(可变) |
| 释抑时间： |
可变至大约10:1 |
| XY模式： |
| X放大器带宽： |
0-3MHz(-3dB) |
| XY相移<3°： |
<120kHz |
| 操作/读数/控制 |
| 手动： |
通过控制钮 |
| 自动设置： |
自动进行信号相关参数设置 |
| 保存和调用： |
9个仪器参数设置 |
| 读数： |
显示菜单、参数、光标和结果 |
| 自动测量： |
频率/周期、Vdc、Vpp、Vp+、Vp-、触发电平 |
| 光标测量： |
Δt、1/Δt、tr、ΔV、对地电压、增益、X和Y比率 |
| 频率计数器： |
4位(0.01%±1字)0.5Hz-100MHz |
| 接口(标准配备)： |
RS-232(用于控制) |
| 元件测试仪 |
| 测试电压： |
大约7Vrms(开路) |
| 测试电流： |
最大7mArms(短路) |
| 测试频率： |
大约50Hz |
| 测试接口： |
2个4mmØ香蕉插孔 |
| 一条测试电路导线通过保护接地端(PE)进行接地 |
| 更多信息 |
| CRT： |
D14-363GY，8×10格，带十字线 |
| 加速电压： |
大约2kV |
| 轨迹旋转： |
可在前面板上调节 |
| Z输入(强度调制)： |
最高+5V(TTL) |
| 校准信号(方波)： |
0.2V±1%，1Hz-1MHz(tr<4ns)，DC |
| 电源(交流)： |
105–253V，50/60Hz±10%，CATII |
| 功耗： |
大约34W(230V/50Hz时) |
| 环境温度： |
0°C...+40°C |
| 安全等级： |
安全等级I(EN61010-1) |
| 重量： |
大约5.4kg |
| 尺寸(宽×高×深)： |
285×125×380mm |
订购信息
HM504-2 通用模拟示波器
提供的附件：电源电缆，操作手册和Windows软件光盘，2个探头1:1/10:1
可选附件
HZ70 光学接口(用于光纤电缆)
|
