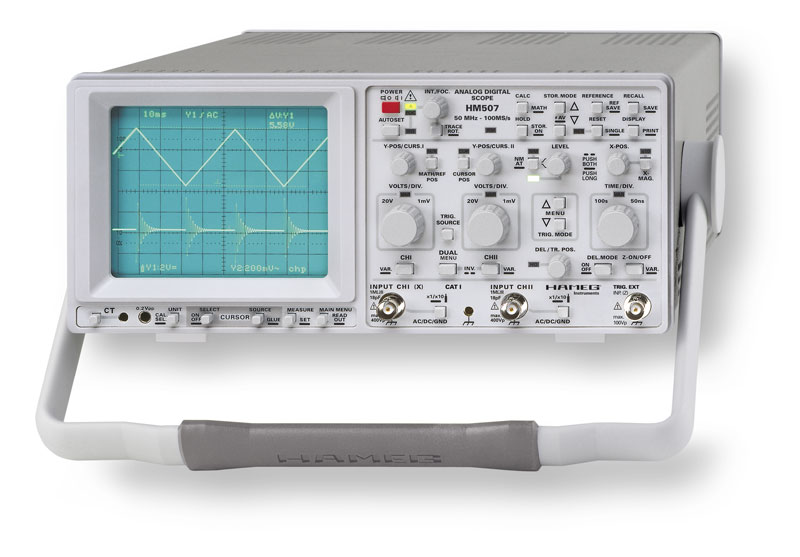

HAMEG 惠美 HM507 50MHz 模数组合示波器
特点
数字模式：
－单次、取样、包络、平均、滚动和XY模式
－低噪声8位高速A/D转换器，最高100MSa/s实时采样，2GSa/s随机采样
－每个通道2k点存储器
－预触发/延时触发-10格至+10格
－水平时基100s-100ns/格，X放大高达20ns/格
－可编程数学信号处理
－用于控制和信号数据传输的RS-232接口，包括Windows®软件
－有关技术参数和和功能，请参见HM504-2
技术指标
| 垂直特性 |
| 工作模式： |
仅为通道I或II |
| 通道I和II(交替或断续) |
| 通道I和II的和或差 |
| 反向： |
通道II |
| XY模式： |
通过通道I(X)和通道II(Y) |
| 带宽： |
2×0-50MHz(-3dB) |
| 上升时间： |
<7ns |
| 过冲： |
最大1% |
| 垂直精度： |
1-2-5步进 |
| 1mV/格–2mV/格： |
±5%[0–10MHz(-3dB)] |
| 5mV/格–20V/格： |
±3%[0–50MHz(-3dB)] |
| 可变(不确定)： |
>2.5%(1至>50V/格) |
| 输入阻抗： |
1MΩ||18pF |
| 耦合： |
DC，AC，GND(接地) |
| 最大输入电压： |
400V(DC+AC峰值) |
| 触发 |
| 自动模式(峰-峰值)： |
20Hz-100MHz(≥5mm) |
| 正常模式(带电平控制)： |
0-100MHz(≥5mm) |
| 斜率： |
正或负 |
| 触发源： |
通道I或II，通道I/通道II交替(≥8mm)，电源和外部 |
| 耦合： |
AC(10Hz-100MHz)
DC(0–100MHz)
高频抑制(50kHz–100MHz)
低频抑制(0–1.5kHz) |
| 触发指示灯： |
LED |
| 延时触发： |
通过电平控制和斜率选择 |
| 外部触发信号： |
≥0.3VPP(0–50MHz) |
| 有源电视同步分离器： |
场和行，+/- |
| 水平特性(模拟和数字) |
| 模拟模式： |
| 水平时基： |
0.5s/格-50ns/格(1-2-5步进) |
| 准确度： |
±3% |
| 可变(不确定)： |
>2.5%(1至>1.25s/格) |
| X放大倍数×10： |
最大10ns/格(±5%) |
| 准确度： |
±5% |
| 延时时间(可选择)： |
140ms–200ns(可变) |
| 释抑时间： |
可变至大约10:1 |
| XY模式： |
| X放大器带宽： |
0-3MHz(-3dB) |
| XY相移<3°： |
<120kHz |
| 数字模式： |
| 水平时基： |
100s/格-100ns/格(1-2-5步进) |
| 准确度： |
±2% |
| X放大倍数×10： |
最大20ns/格 |
| 准确度： |
±2% |
| XY模式： |
| X放大器带宽： |
0-50MHz(-3dB) |
| XY相移： |
<3°(<10MHz) |
| 数字存储 |
| 工作模式： |
采样、滚动、单次、XY、包络、平均、随机等效采样 |
| 内插： |
线性内插 |
| 采样速率(实时采样)： |
最大100MSa/s，8位高速A/D转换器 |
| 采样速率(随机等效采样)： |
2GSa/s |
| 延时触发/预触发： |
-10格至+10格(连续) |
| 显示刷新率： |
最大180/s |
| 带宽： |
2×0-50MHz(-3dB) |
| 上升时间： |
<7ns |
| 过冲： |
≤1% |
| 信号存储： |
3×2k×8位 |
| 参考信号存储： |
3×2k×8位 |
| 数学信号存储： |
3×2k×8位 |
| 分辨率(点数/格)Yt模式： |
X：200/格；Y：25/格 |
| 分辨率(点数/格)XY模式： |
X：25/格；Y：25/格 |
| 操作/读数/控制 |
| 手动： |
通过控制钮 |
| 自动设置： |
自动进行信号相关参数设置 |
| 保存和调用： |
9个用户定义仪器设置 |
| 读数： |
显示菜单、参数、光标和结果 |
| 自动测量： |
| 模拟模式： |
频率、周期、VDC、Vpp、Vp+、Vp- |
| 在数字模式中加入： |
Vrms、Vavg |
| 光标测量： |
| 模拟模式： |
ΔV、Δt、1/Δt(f)、对地电压、 X和Y比率 |
| 在数字模式中加入： |
脉冲计数、与触发点有关的Vt、峰-峰值、峰+、峰- |
| 频率计数器： |
4位(0.01%±1字)0.5Hz-100MHz |
| 接口(标准配备)： |
RS-232(用于控制和信号数据传输) |
| 接口选件： |
HO79-6(IEEE-488, RS-232, Centronics) |
| 元件测试仪： |
| 测试电压： |
大约7Vrms(开路) |
| 测试电流： |
最大7mArms(短路) |
| 测试频率： |
大约50Hz |
| 测试接口： |
2个4mmØ香蕉插孔 |
| 一条测试电路导线通过保护接地端(PE)进行接地 |
| 更多信息 |
| CRT： |
D14-363GY，8×10cm，带十字线 |
| 加速电压： |
大约2kV |
| 轨迹旋转： |
可在前面板上调节 |
| Z输入(强度调制，模拟)： |
最高+5V(TTL) |
| 校准器信号(方波)： |
0.2V±1%，1Hz-1MHz(tr<4ns)，DC |
| 电源(交流)： |
105-253V，50/60Hz±10%，CATII |
| 功耗： |
大约42W(230V/50Hz时) |
| 最低/最高环境温度： |
0°C...+40°C |
| 安全等级： |
安全等级I(EN61010-1) |
| 重量： |
大约6.0kg |
| 尺寸(宽×高×深)： |
285×125×380mm |
订购信息
HM507 模数组合示波器
提供的附件：电源电缆，操作手册和 Windows 软件光盘， 2 个探头 1:1/10:1
推荐附件：
HZ70 光学接口(用于光纤电缆)
HO79-6 多功能接口
|
