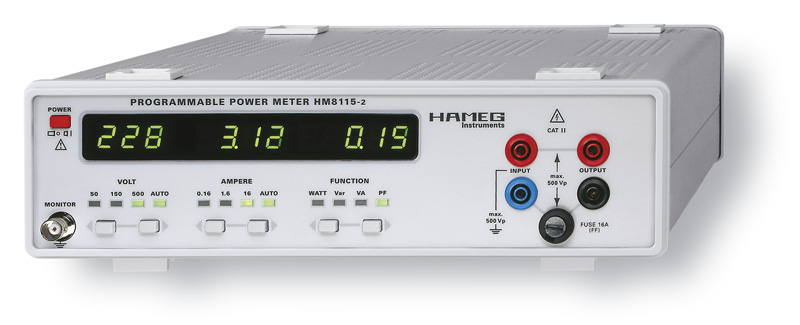

HAMEG 惠美 HM8115-2 8kW功率表
特点
－测量高达8KW的功率
－同时显示电压、电流和功率
－显示视在功率、有功功率和无功功率
－显示功率因数
－自动变换量程，操作简便
－适合对变频器进行测量
－频率范围：DC至1KHz
－RS-232接口(可选：USB、IEEE-488)
技术指标
| 电压真有效值电压测量(AC+DC) |
| 量程： |
50V |
150V |
500V |
| 分辨率： |
0.1V |
1V |
1V |
| 准确度： |
| 20Hz-1KHz： |
±(0.4%+5字) |
| DC： |
±(0.6%+5字) |
| 输入阻抗： |
1MΩ||100pF |
| 波峰系数： |
最大3.5(满刻度时) |
| 输入保护： |
最大500VP |
| 电流真有效值电流测量(AC+DC) |
| 量程： |
160mA |
1.6A |
16A |
| 分辨率： |
1mA |
1 mA |
10mA |
| 准确度： |
| 20Hz-1KHz： |
±(0.4%+5字) |
| DC： |
±(0.6%+5字) |
| 波峰系数： |
最大4(满刻度时) |
| 输入保护： |
保险丝，FF16A6.3×32mm(超快速) |
| 有功功率测量 |
| 量程： |
8W |
24W |
80W |
240W |
800W |
2400W |
8000W |
| 分辨率： |
1mW |
10mW |
10mW |
100mW |
100mW |
1W |
1W |
| 准确度： |
| 20Hz-1KHz： |
±(0.5%10字) |
| DC： |
±(0.5%+10字) |
| 显示： |
4位7段LED |
| 无功功率测量 |
| 量程： |
8var |
24var |
80var |
240/800var |
2400/8000var |
| 分辨率： |
1mvar |
10mvar |
10mvar |
100mvar |
1var |
| 准确度： |
| 20Hz-400Hz： |
±(2.5%+10字+0.12×P) P=有功功率 |
| 显示： |
4位7段LED |
| 视在功率测量 |
| 量程： |
8VA |
24VA |
80VA |
240/800VA |
2400/8000VA |
| 分辨率： |
1mVA |
10mVA |
10mVA |
100mVA |
1VA |
| 准确度： |
| 20Hz-1KHz： |
±(0.8%+5字) |
| 显示： |
4位7段LED |
| 功率因数测量 |
| 显示： |
0.00至1.00 |
| 准确度： |
| 50Hz-60Hz： |
±(2%+3字)(正弦波)电压和电流＞1/10满刻度 |
| 监视器输出(模拟) |
| 连接： |
BNC 连接器(与测试电路和RS-232接口之间具有电隔离) |
| 参考电压： |
保护接地端 |
| 电平： |
1VAC，满刻度时(2400/8000字) |
| 准确度： |
典型值5％ |
| 输入阻抗： |
大约10KΩ |
| 带宽： |
DC至1KHz |
| 保护： |
±30V |
| 功能和显示 |
| 测量功能： |
电压、电流、功率、功率因数 |
| 量程选择： |
自动/手动 |
| 过量程报警： |
可视和声音 |
| 显示分辨率： |
| 电压： |
3位7段LED |
| 电流： |
4位7段LED |
| 功率： |
4位7段LED |
| 功率因数： |
3位7段LED |
| 接口 |
| 接口： |
RS-232(标准)，IEEE-488或UDB(可选) |
| RS-232接口： |
Sub-D连接器(与测试电路和监视器输出之间具有电隔离) |
| 协议： |
Xon/Xoff |
| 数据比特速率： |
9600Bit/s |
| 功能： |
控制/数据传输 |
| 更多信息 |
| 安全等级： |
安全等级I(EN61010) |
| 电源： |
115V/230V±10%,50/60Hz |
| 功耗： |
大约15W(50Hz时) |
| 工作温度： |
0℃至40℃ |
| 最大相对湿度： |
＜80％(无冷凝) |
| 尺寸(宽×高×深)： |
285×75×365mm |
| 重量： |
大约4Kg |
订购信息
HM8115-2 功率计
提供的附件：操作手册，电源电缆
可选附件
HZ10S/R 硅胶绝缘测试线
HZ815 插座适配器
HO870 USB接口
HO880 IEEE-488接口
|
