  基本介绍:
名    称: HAMEG 惠美 HM8131-2 任意波形发生器
产品型号: HM8131-2
简略说明: 15MHz任意波形发生器
 详细说明:

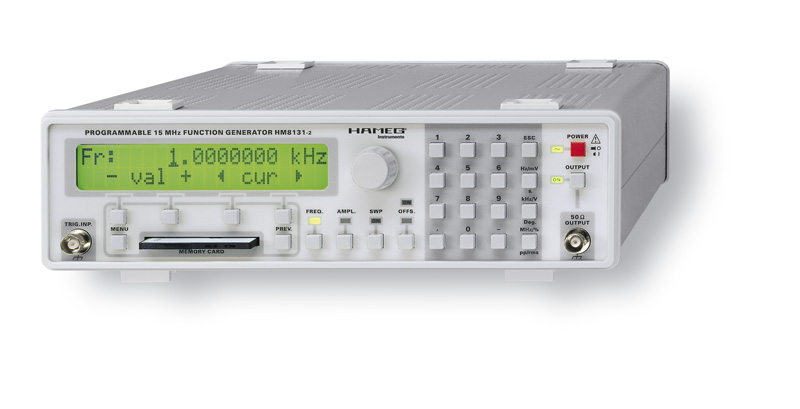

HAMEG 惠美 HM8131-2 任意波形发生器

特点

-频率范围:10µHz至15MHz
—数字频率合成(DDS)
—外部时基的输入(10MHz)
—6个标准信号波形和任意波
—最多3个发生器的主-从模式
—用于信号存储的SRAM存储卡(选件HO831)
—RS-232接口;选件:USB、IEEE-488

技术指标

频率技术参数
范围: 100µHz至15MHz
分辨率: 100µHz;100mHz(扫描模式)
显示: <10ms(无频带变化)<60ms(有频带变化)
准确度: ±(10ppm×频率+30µHz)HM8125(外部参考频率):±30µHz
温度系数: 2ppm/°C
老化: 10ppm/年
波形
正弦波:
频率范围: 100µHz至15MHz
幅度: 0-20Vpp(开路)
失真: 10Hz至20kHz:<0.1%
20kHz-3MHz:<1%
3MHz-15MHz:<3%
非谐波失真: 100µHz-1MHz:<-65dBc
1MHz-15MHz:(<-65dBc+6dBc/倍频程)
相位噪声: <-90dBc/√Hz(0dBm,距载波1kHz)
矩形波
频率范围: 10µHz至15MHz
幅度: 0-20Vpp(开路)
上升/下降时间: <10ns
过冲: <5%(Uout≤200mV)
对称性: 50%±(5%+10ns)
锯齿波
频率范围: 100µHz至100kHz
幅度: 0-20Vpp(开路)
线性度: 优于1%(<100kHz)
极性: 正/负
上升/下降时间: 45ns
三角波
频率范围: 100µHz至1MHz
幅度: 0-20Vpp(开路)
线性度: 优于1%(<100kHz)
噪声
白噪声: 带宽10MHz
粉红噪声: 带宽100kHz
任意波
频率范围: 100µHz至10MHz
幅度: 最大20Vpp(开路)
输出速率: 40MSa/s
分辨率: 12位(幅度)
滤波器: 贝塞尔,7次,带宽=10MHz
存储深度: 1×4K字,非易失性
1×16K字,易失性
抖动: <25ns
输入
选通/触发阻抗: 5kΩII100pF(防30V电压)
幅度调制阻抗: 1kΩ(防±30V电压)
外部参考:
  频率 10MHz±2ppm
  输入电压: 1Vrms
  阻抗: 500Ω(防±30V电压)
输出
信号输出 BNC插孔,防短路
最大外部电压±15V(30s)
  阻抗: 50Ω
  输出电压: 范围1:2.1-20Vpp(开路)
范围2:0.21-2.0Vpp(开路)
范围3:20-200mVpp(开路)
  分辨率: 3 1/2位(100/10/1mV)显示Vpp或RMS值(除任意波模式外)
  设置准确度: 正弦波1kHz:±(1%×幅度+5字)
矩形波1kHz:±(3%×幅度+5字)
  频率响应: <100kHz:±0.2dB
100kHz-1MHz:±0.3dB
1MHz-15MHz:+0.5dB
  温度稳定性: ±0.1%/℃
触发输出电平: 5V/TTL电平;BNC插孔,防短路
斜坡输出
  电压递增: 0-5V;通过扫描进行同步
  阻抗: 1kΩ
DC偏移
输出电压: 范围1:-5V...+5V(开路)
范围2:-0.5V...+0.5V(开路)
范围3:-50mV…+50mV(开路)
分辨率: 3位
准确度: ±(1%×偏移电压+5字)
温度稳定性: ±0.1%/℃
相位
范围: 0-359.9°
分辨率: 0.1°
参考: 同步信号的下降斜坡
抖动: <25ns
准确度: 除矩形波以外:±(0.1+频率/Hz×10-6)度
矩形波:±(5+频率/Hz×30×10-6)度
扫描(内部):
内部扫描 所有波形,线性或对数
范围: 100mHz至最大信号频率
可以选择起始和终止频率
扫描时间: 10ms至40s,连续或触发
(外部信号、前面键盘、接口)
调制
FSK/PSK : 所有信号
频率范围: 100µHz至最大频率
触发: 通过外部信号
最小持续时间: 25µs
延时: PSK:典型值10µs
FSK:典型值15µs
幅度调制
调制源: 内部或外部
调制深度: 0-100%
带宽: DC-20kHz(-3dB)
载波频率: 100µHz至最大信号频率
准确度: ±(5%读数+2%)
内部调制: 1kHz正弦波
外部调制: 20Hz-20kHz
选通: (非同步)
延时: <150ns
输入信号: TTL
触发功能: (同步)
频率范围: <500kHz
通过外部触发或接口实现的脉冲串模式
更多信息
可选存储卡: PCMCIAII格式,容量最高达1MB,可存储最多16个任意波信号
存储器: 10个用于存储仪器设置
1个用于存储任意波信号
接口: RS-232(标准),IEEE-488(选件),USB(选件)
安全等级: 安全等级I(EN 61010-1)
电源电压: 115V/230V±10%,50/60Hz
功耗: 大约30VA
工作温度: +10°C至+40°
最大相对湿度: 10%-90%(无冷凝)
尺寸: 285×75×365mm
重量: 大约5kg

订购信息
HM8131-2(15MHz) 任意波形/函数发生器
提供的附件:
操作手册和电源电缆


可选附件
HZ33/HZ34 50Ω测试电缆(BNC-BNC);
HO831 存储卡1MB;
HZ10S/R 硅橡胶绝缘测试线;
HZ20 适配插头;
HO870 USB接口;
HO880 IEEE-488接口
