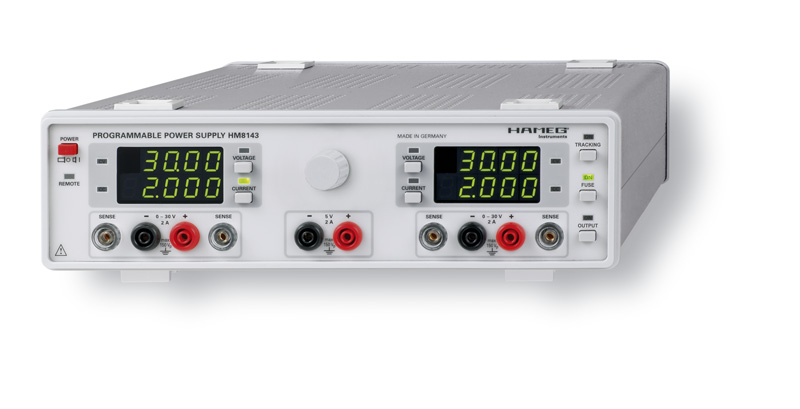

HAMEG 惠美 HM8143 可编程电源
特点
－双路0-30V/0-2A可调 单路5V/0-2A固定
－显示分辨率为电压10mV/电流1mA
－任意波形电源(1024点，12位)
－用于30V输出的跟踪模式
－对输出电压进行外部调制
－每通道电子负载最大功率60W(最大2A)
－传感引线
－用于所有可调输出的万用表模式
－RS-232接口，可选：USB、IEEE-488接口
技术指标
| 测量范围 |
双路0-30V/0-2A可调
单路5V/0-2A固定 |
开/关按钮控制，浮动输出(可进行并联和串联操作)，电流限值，电子保险丝跟踪模式 |
| 通道I＋III(双路0-30V/0-2A可调) |
| 输出电压： |
双路0-30V |
| 电压分辨率： |
10mV |
| 设置精度： |
±3字(典型值±2字) |
| 测量精度： |
±3字(典型值±2字) |
| 波纹电压： |
<5mVrms(3Hz-300kHz) |
| 恢复时间(10%-90%负载变化)： |
45µs，在标称值的±1mV范围内1
6µs，在标称值的±100mV范围内 |
| 最大瞬时偏差： |
典型值800mV |
| 恢复时间(50%基本负载，10%负载变化)： |
30µs，在标称值的±1mV范围内
10µs，在标称值的±100mV范围内 |
| 最大瞬时偏差： |
典型值120mV |
| 传感引线电阻补偿： |
最高300mV |
| 输出电流： |
双路0-2A |
| 设置分辨率： |
1mA |
| 设置精度： |
±3字(典型值±2字) |
| 测量精度： |
±3字(典型值±2字) |
| 恢复时间： |
<100μs |
| 通道II(单路5V/0-2A固定) |
| 准确度： |
5V±50mV |
| 输出电流： |
最大2A |
| 波纹电压： |
≤100µVrms(3Hz-300kHz) |
| 恢复时间(10%-90%负载变化)： |
30µs，在标称值的±1mV范围内
0µs，在标称值的±100mV范围内 |
| 最大瞬时偏差： |
典型值60mV |
| 恢复时间(50%基本负载，10%负载变化)： |
30µs，在标称值的±1mV范围内
0µs，在标称值的±100mV范围内 |
| 最大瞬时偏差： |
典型值20mV |
| 任意波功能(仅限通道I) |
| 点数： |
1024 |
| 分辨率： |
12位 |
| 点的参数： |
停留时间和电压 |
| 停留时间： |
100µs...60s |
| 重复率： |
1...255和重复 |
| 输入 |
| 调制输入(BNC插孔)： |
0-10V |
| 准确度： |
满刻度的1% |
| 调制带宽(-3dB) ： |
>50kHz |
| 转换速率(dV/dt) ： |
1V/µs |
| 触发输入(BNC插孔)： |
触发任意波功能 |
| 电平： |
TTL |
| 更多信息 |
| 输出终端的最大电压 (ON/OFF) ： |
通道I+通道III：30V
通道II：5V |
| 对地电压： |
最大150V |
| 显示： |
4×4位数字7段LED |
| 接口： |
RS-232(标准)，IEEE-488或USB(选件) |
| 保护等级： |
I，符合EN61010(IEC61010)带保护接地 |
| 电源： |
115V/230V±10%，50/60Hz |
| 电源保险丝： |
115V：2×6A慢速熔断5×20mm
230V：2×3.15A慢速熔断5×20mm |
| 功耗： |
大约300VA |
| 工作温度： |
0°C...40°C |
| 储存温度： |
-20°C...+70°C |
| 最大相对湿度： |
<80%(无冷凝) |
| 尺寸： |
285×75*365mm |
| 重量： |
大约9kg |
订购信息
HM8143 任意波可编程电源
提供的附件：操作手册和电源电缆
可选附件：
HZ10S/R 硅橡胶绝缘测试线
HZ42 19"机架安装套件 2RU
HO870 USB接口
HO880 IEEE-488接口
|
