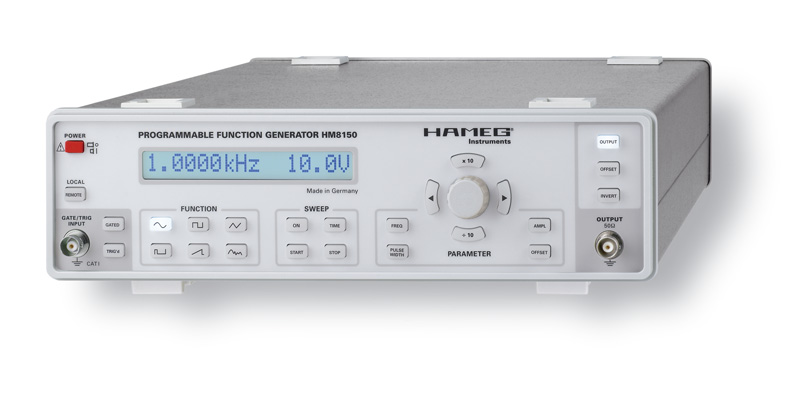

HAMEG 惠美 HM8150 12.5MHz任意波形发生器
特点
－频率范围10mHz至12.5MHz
—输出电压20Vpp(开路)
—上升和下降时间<10n
—脉冲宽度调节
—40MSa/s任意波形/函数发生器
—脉冲串、选通、外部触发、扫描
—RS-232接口；可选：USB、IEEE-488
技术指标
频率 |
范围： |
10mHz至12.5MHz |
分辨率： |
5位，最大10mHz |
准确度： |
±(1字+5mHz) |
温度系数： |
0.5ppm/°C |
老化： |
2ppm/年 |
波形 |
正弦波 |
频率范围： |
10mHz至12.5MHz |
幅度： |
20mVpp-20Vpp(开路) |
谐波失真(1Vpp时)0 |
| f<500kHz： |
-65dBc |
500kHz≤f<5MHz： |
-50dBc |
5MHz≤f≤12.5MHz： |
-40dBc |
总谐波失真(1Vpp时)： |
| f<100kHz： |
典型值 0.05% |
杂散(非谐波)，1Vpp时： |
| f<500kHz： |
-65dBc |
500kHz≤f≤12.5MHz： |
-65dBc+6dBc/倍频程 |
方波 |
频率范围： |
10mHz至12.5MHz |
幅度： |
20mVpp-20Vp(开路) |
上升/下降时间： |
<10ns |
过冲： |
<5%(Vout≤200mV) |
对称性： |
50%±(5%+10ns) |
| 脉冲 |
频率范围： |
10mHz至5MHz |
幅度 ： |
10mV...+10V或-10mV...-10V |
上升/下降时间： |
<10ns |
脉冲宽度： |
100ns至80s |
占空比： |
最大90% |
锯齿波 |
频率范围： |
10mHz至25kHz |
幅度： |
20mVpp-20Vpp(开路) |
线性度： |
优于1% |
三角波 |
频率范围： |
10mHz至250kHz |
幅度： |
20mVpp-20Vpp(开路) |
线性度： |
优于1% |
任意波发生器 |
频率范围： |
10mHz至250kHz |
幅度： |
最大20Vpp(开路) |
输出速率： |
40MSa/s |
分辨率 ： |
X：1024(10位)；Y：1024(10位)或X：4096(12位)；Y：4096(12位) |
输入 |
选通/触发： |
BNC连接器 |
阻抗： |
5kΩII100pF |
最大输入电压： |
±30V |
调制输入： |
BNC连接器 |
阻抗： |
10kΩ |
最大输入电压： |
±30V |
输出 |
信号输出： |
BNC连接器，防短路，外部电压最高为±15V |
阻抗： |
50Ω |
输出电压： |
范围1：2.1-20Vpp(开路)
范围2：0.21-2.0Vpp(开路)
范围3：20–200mVpp(开路) |
分辨率： |
范围1：100mV
范围2：10mV
范围3：1mV |
设置准确度(1kHz): |
范围1：±2%
范围2：±3%
范围3：±4%
对于脉冲和方波，附加3% |
频率响应： |
<100kHz：±0.2dB 0.1-12.5MHz：±1.5dB |
偏移误差： |
范围3：±50mV |
显示： |
2 1＆#8260;2(LCD) |
DC 偏移 |
输出电压： |
范围1：-7.5至+7.5Vpp(开路) |
范围2：-0.75至+0.75Vpp(开路) |
范围3：-75至+75mV(开路) |
触发输出(BNC连接器) |
锯齿波： |
0至5V(扫描输出) |
电平： |
5V/TTL |
输出阻抗： |
1kΩ |
扫描(内部) |
起始和终止频率的设置 |
内部扫描： |
所有波形 |
扫描时间： |
线性，20ms至100s
连续或触发(外部信号接口) |
幅度调制： |
通过外部信号进行调制 |
调制深度： |
0-100% |
带宽： |
DC-20kHz(-3dB) |
选通(不同步) |
通过外部TTL信号来接通/关闭调制 |
延时： |
<150ns |
输入信号： |
TTL |
触发功能(同步) |
脉冲串模式，通过外部触发输入或接口进行 |
频率范围： |
<500kHz |
更多信息 |
接口： |
RS-232(标准)，IEEE-488(可选)，或USB(可选) |
显示： |
16字符，带背光照明的LCD |
存储： |
最后的仪器设置和1个任意波信号 |
安全等级： |
安全等级I(EN61010-1) |
电源： |
115V/230V±10%；50/60Hz |
功耗： |
大约20W |
工作温度： |
+10°C至+40°C |
最大相对湿度： |
10%至90%(无冷凝) |
尺寸： |
285×75×365mm |
重量： |
大约5kg |
订购信息
HM8150(12.5MHz) 任意波形/函数发生器
提供的附件：操作手册和电源电缆
可选附件
HZ33/HZ34 50Ω测试电缆(BNC-BNC)
HZ24 50Ω衰减器3/6/10和20dB
HZ42 19"机架安装套件2RU
HZ20 适配插头
HO870 USB接口
HO880 IEEE-488接口
|
