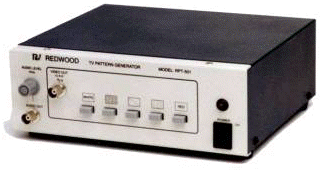

彩色圖像發生器  RPT-501 (PAL)





白光柵        方格          灰階條          彩條          紅光柵

特 點:

  1. RPT-501提供音頻及視頻複合信號輸出。為檢測電視、錄像機及大多數視頻產品必備器材。

  2. 五種測試圖像可作為顏色調整、白平衡、色純度、水平及垂直和V調整,線性,白的平衡檢查。

  3. 圖像包括八級豎彩條、白光柵、紅光柵、方格及灰階五種視頻信號。

  4. 內建 1KHz音頻信號。 可調整輸出電平。

  5. 簡單的操作和經濟的價格。

  6. 訂購時可選擇加裝射頻輸出。

特性:

圖像種類 白光柵、方格、灰階條、八級豎彩條、紅光柵
圖像輸出 視頻複合信號: 固定 1V p-p  +/-10% (75 歐負載), BNC插座
射頻輸出 內建調制器(可選擇),定購時可指定一頻道 , BNC插座
音頻輸出 1KHz (或 400Hz) 音頻信號,0-1Vrms 可變電平,BNC插座
副載波 4.433618MHz
尺寸 205(W)/72(H)/182(D) mm
重量 大概  1.4  kg.
制式 PAL 625 線, 50 場/秒, 隔行掃描
