自 動 掃 頻 振 盪 器
主 要 特 點 :
低失真率的掃描正弦波
THD ≦ 0.15%，20Hz ∼ 20 kHz . 最適合用來檢測喇叭等電聲元件的異常音。
數字顯示電壓錶及頻率錶
全數字顯示電壓值及頻率值，滿足精密測定要求，亦比傳統指針式電錶更耐用、耐衝擊
對數掃頻
可手動或自動對數掃頻，起掃／止掃頻率範圍可依需要任意設定。
易學、易用
按鍵功能簡單且明確，非專業人員亦會使用，提供 20W、60W、100W及 200W 等不同輸出功率的機型供選購，且皆附有三重短路保護電路，可容許長時間的輸出短路，亦不會損壞儀器。
電壓值有粗調及微調設定鈕
解析度達0.001V的電壓錶，輔以粗調及微調之音量調整鈕可輕易地調出所需的電壓。對受話器及耳機所需的精確低電壓值，尤易於設定。
極佳的可靠性
累積20餘年經驗的專業設計，故障率極低，穩定性高，不畏全天候的連續使用。
可手動測試 Fo 值，頻率亦可微調
數字顯示頻率錶，輔以頻率微調鈕，故可精確地測出喇叭等之最低諧振頻率 Fo 值。

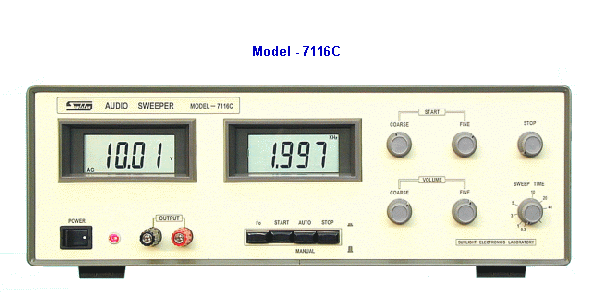

Model - 7116C 基 本 規 格
|
Freq. Range : 20Hz∼20 kHz in one range. Freq. Response : ≦±0.25dB, 20Hz∼20 kHz. Sweep Mode : Manually or automatic log. sweep in one range. Setting spot ( random ) frequency also available. Signal : Sine wave, THD≦0.15%, (0.1% Typical.) ( 20Hz ∼ 20 kHz.) Sweep Time: 0.3∼40 second continuously adjustable. Frequency Counter : 4 digits display. Resolution : 1 Hz. Accuracy : ± 1 Hz. Load Impedance : ≧ 2 Ω.
|
Voltmeter : 3¾ digits , Auto-ranging. Low Range : 0.000v ∼3.300v. Resolution : 0.001v
High Range : 3.300v ∼40.00v. Resolution : 0.01v. Accuracy : ± 0.6% of reading ± 2dgts. Dimension : 36 (L) ×27 (D) ×13 (H) cm. Net Weight : 7116C ( 20W ) : 6 KGS. ( Approx.) 7116C ( 60W ) : 8 KGS. ( Approx.) 7116C ( 100W ) : 10 KGS. ( Approx.) 7116C ( 200W ) : 19 KGS. ( Approx.) |
||||
|
Built-in Amplifier output voltage : |
|||||
| 7116C ( 20W ) | 7116C ( 60W ) | 7116C ( 100W ) | 7116C ( 200W ) | ||
| 8 Ohms | 0 ~ 12.6 V | 0 ~ 22.0 V | 0 ~ 28.3 V | 0 ~ 40.0 V | |
| 4 Ohms | 0 ~ 9.0 V | 0 ~ 15.5 V | 0 ~ 20.0 V | 0 ~ 28.3 V | |
