LI5630 LI5640 數字鎖相放大器
.gif){kind=spacer} |
| 在鎖相放大器方面具有豐富經驗和頂尖技術的NF公司,將數字信號處理器DSP的高速運算功能最充分的加以發揮,顯著提高了功能設備和測量響應的高速性和輸出的穩定性,大大加強了與計算機數據的兼容性,並且徹底追求操作性能的提高和成本的降低。實為公司的自信作。 |
 |
穩定性高 除了用於輸入的前置放大器之外，全部電路實現數字化設計，具有高穩定性、低漂移的特點。在高靈敏度區域，輸出的零點漂移被降低到極小。相位穩定性達到0.01º/ºC，增益穩定性達到±100ppm/ºC。如此超強的穩定性，構成了精確度達到41/2位數的高分辨率和輸入換算噪聲電壓為4.5nV/ Hz、相位噪聲為0.001º的低噪聲性能的技術基礎，並為微小信號的測量帶來了充分的可靠性。 |
|
可以從1 mHz開始測量 實現了從1 mHz開始進行測量，這在模擬式鎖相放大器中是無法想像的。對於紅外光譜、溫度響應等的低速現象分析，本產品提供了一個全新的方法。因為採用數字方式，所以穩定性高，不必擔心測量時的漂移問題。對於參照信號，大約只需2個週期就可鎖定，因此為低頻信號測量帶來極大便利。 |
|
響應迅速而且順暢 "快速而且順暢的測量響應" 波形檢測部分的最小時間常數為10μs。直流輸出數字模擬（D/A）轉換最高達到256k個樣本/秒、16比特的高速度與高精確度。不但可用X-Y方式，而且可以用R-θ輸出方式隨時得到高速響應結果。數字數據的存儲速度最高達到16k個樣本/秒。此外，還新配備了可在信號週期內測取移動平均量的同步濾波器。這樣，即使是對於很小的時間常數，也能大幅度降低測量值中的脈動成分。而且該同步濾波器可在全頻率範圍內應用。敬請各位用戶務必充分領略其高速而且順暢的響應特性。 "對切換設定也能即時響應" 即使在測量過程中改變相位或靈敏度等設定，由於能夠將此前的數值換算成為新設定情況下的數值，所以測量值的響應快速可靠。這樣，即使在時間常數較大的情況下，也不必等待該長時間常數的響應。 |
|
操作方法簡易 本產品可按照信號輸入、濾波器、動態保留、靈敏度、以及時間常數的順序以自左至右進行單向設定。 鍵盤配置簡單明瞭，避免產生設定錯誤。在測量未知的輸入信號時，有極其便捷的自動設定（Auto-Set）鍵可供選用。 有3組大型顯示屏，更有利於準確讀取設定和測量值。此外，還配備了修正旋鈕（Modify Dial）和模擬指示器，可用模擬方式來感受數字鎖相放大器的性能。 |
|

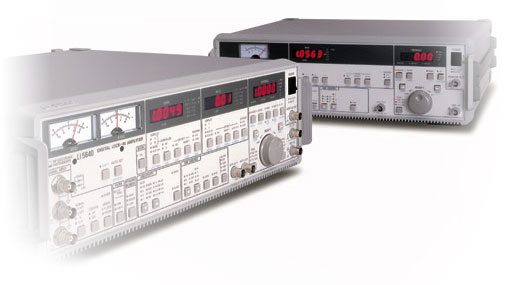

兩種型號的產品 有兩種型號的產品可供選用，其中LI5640型是性能豐富的多功能數字鎖相放大器，而LI5630型是傳承了其基本性能、同時更專注於簡潔功能的經濟型數字鎖相放大器。 兩種型號都是2相位型。 |
 |
 |
 LI5630 |
LI5630型傳承了LI 5640型多功能數字鎖相放大器的基本性能、同時又專注於簡潔的功能,是一種經濟型的數字鎖相放大器。 |
|
LI5640與LI563的比較 |
| 功能 | LI5640 | LI5630 | |
| 輸入 | 電壓輸入 |  |
|
| 電流輸入 | |
-- | |
| 參考信號 | 內部·外部·信號 | 外部 | |
| 輸出 | 測定項目 | X, Y, R, θ, NOISE, AUX IN | X, Y, R, θ, |
| 數值、電表、外部直流輸出 | 2 通道輸出 | 單通道輸出 | |
| X, Y, R,θ更新速率 | 256k 個樣本/秒 | 256k 個樣本/秒 | |
| 內置振蕩器 | |
-- | |
|
 |
|
|
